Исследовательский инфракрасный микроскоп с преобразованием Фурье, разработанный и спроектированный компанией INSA Optics, который объединяет четкость изображений образцов в видимом диапазоне и ИК-анализ с высоким пространственным разрешением.

В список желаний

Категория: Модули и запасные части к спектрометрам

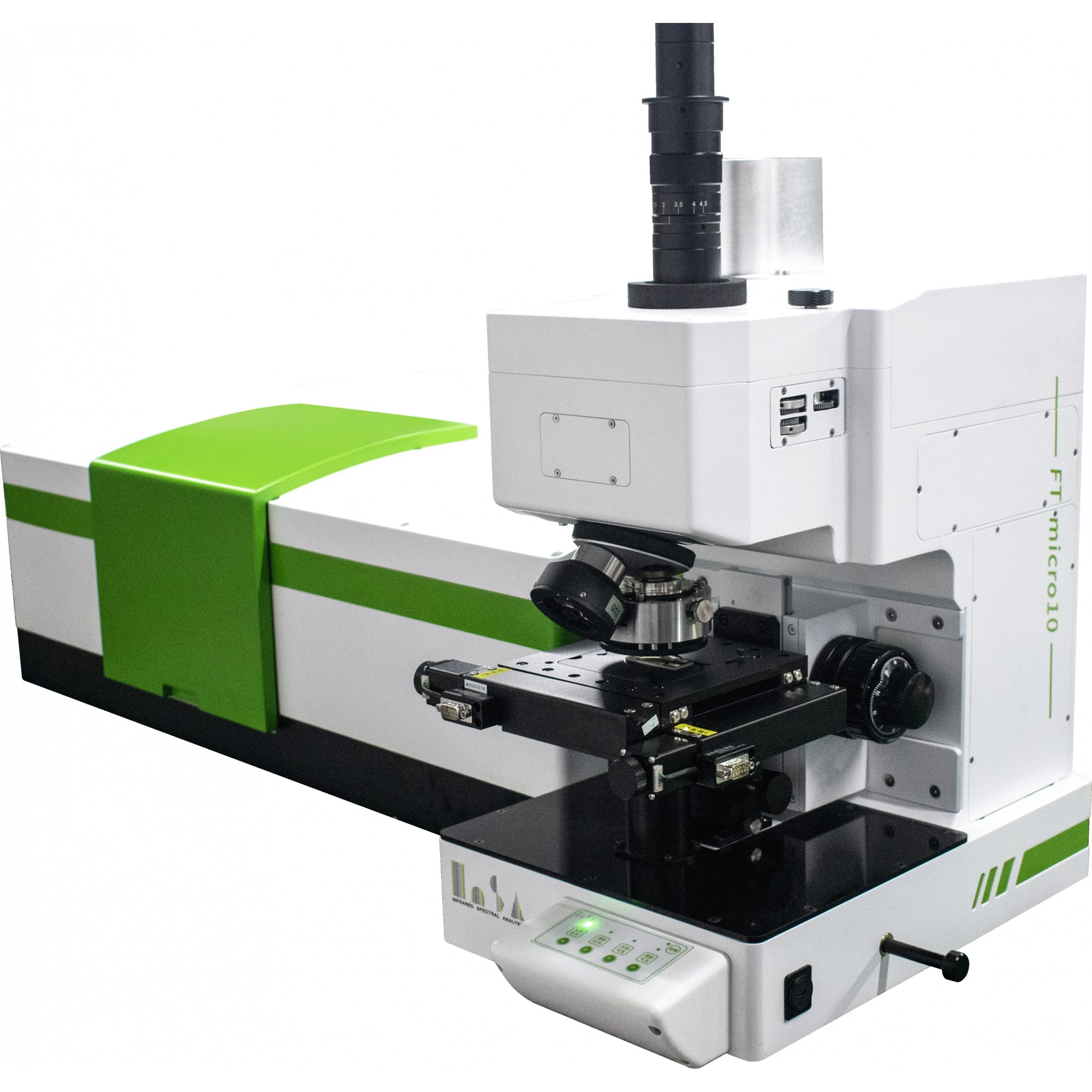

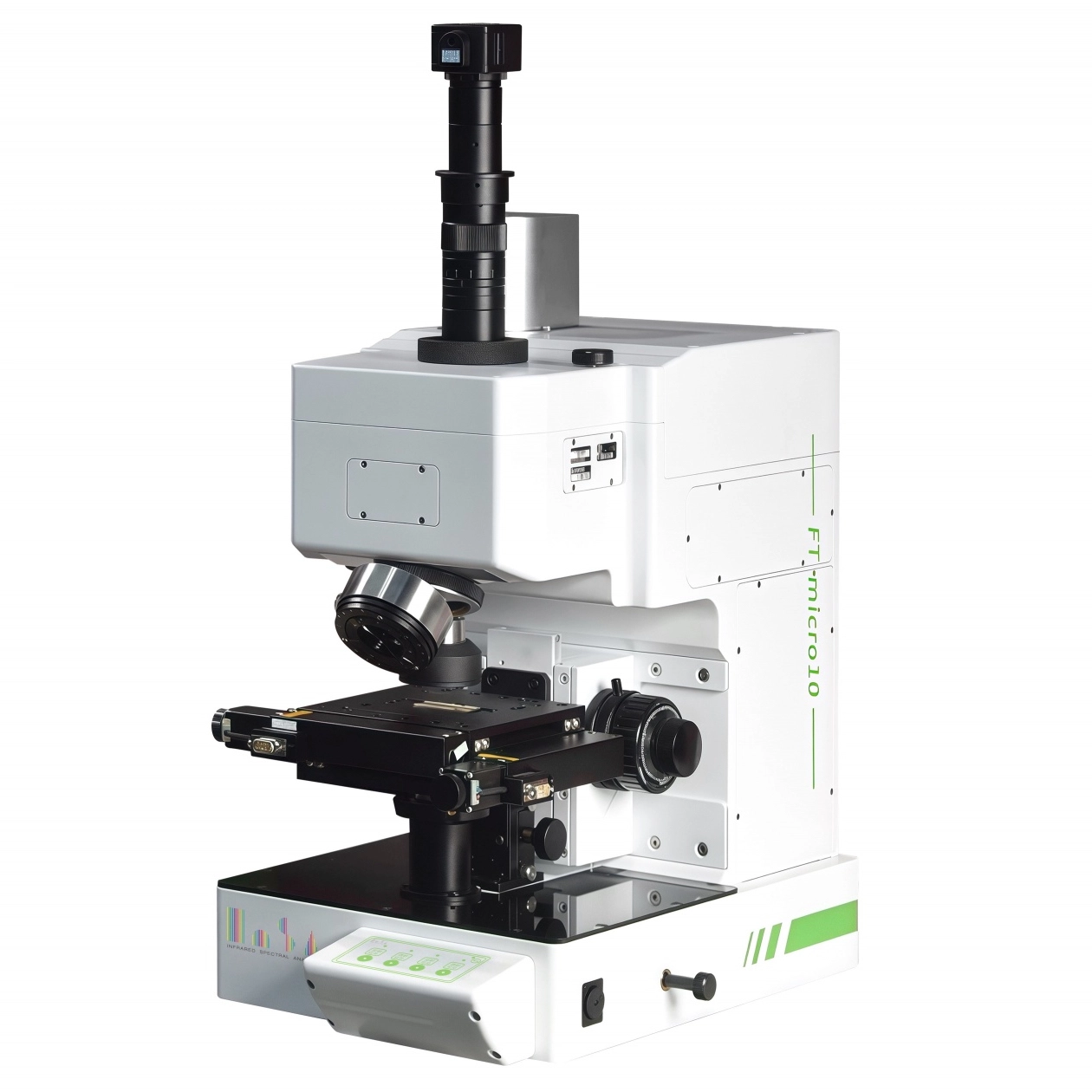

FTmicro10

Описание

Инфракрасный микроскоп FTmicro10 обладает высоким разрешением в видимом и инфракрасном свете, многофункциональностью измерений в среднем и ближнем инфракрасном диапазонах и высокой чувствительностью. Он может выполнять измерения в режимах пропускания, отражения и НПВО. Для переключения режима работы достаточно лишь нажать кнопку, что упрощает эксплуатацию и позволяет решать различные задачи в научных исследованиях и контроле качества продукции.

FTmicro10 оснащен ручным предметным столиком XYZ, 20-кратной фокусирующей линзой и 20-кратным отражающим объективом, высокоточной апертурой с ножевым краем и детектором MCT с охлаждением жидким азотом, что позволяет использовать его в таких областях, как материаловедение, биология, химическая промышленность, охрана окружающей среды, судебная медицина и анализ предметов искусства. Система может быть дополнена полностью автоматизированным предметным столиком, оснащаться микроскопическим объективом НПВО, дополнительным детектором DTGS комнатной температуры, а также детектором InGaAs с термо-электрическим охлаждением для расширения спектра до ближнего инфракрасного диапазона и т.д., что позволяет реализовать исследовательские потребности пользователя в различных областях применения.

Появились вопросы?

Отправьте запрос и мы с радостью ответим Вам!

Принцип работы

Излучение ИК-Фурье-спектрометра поступает на микроскоп через переключающееся зеркало, затемфокусируется на образце через инфракрасный объектив, и пользователь может анализировать небольшую область с площадью менее 10 микрон, регулируя размер апертуры. Проходящий или отраженный от образца свет попадает в инфракрасный детектор для получения спектра образца, несущего информацию о химическом составе и физических свойствах образца.

Инфракрасный микроскоп состоит из двух каналов: видимого канала и ИК-канала. Видимый канал включает в себя видимый источник света и камеру; ИК-канал состоит из инфракрасного объектива, фокусирующей линзы и инфракрасного детектора. Эти два канала имеют коаксиальную конструкцию «прямое визирование», позволяющую одновременно наблюдать и проводить измерение образца микроскопического размера с помощью предметного столика.

Характеристики

Высокое пространственное разрешение:видимый свет менее 1 мкм; До 5 мкм в ИК-диапазоне;
Высокое отношение сигнал/шум: лучше, чем 7000:1 (пик/пик, детектор MCT);
Коаксиальный оптический путь: оптическая система «прямое визирование», полностью исключает оптические ошибки;
Канал видимого света: 2 светодиодных источника света и камера с разрешением 12 млн пикселей для получения четких изображений, опционально доступны поляризаторы видимого и инфракрасного диапазонов и т.д.;
Объектив: полностью оригинальный 20-кратный инфракрасный объектив и фокусирующая линза, опционально 20-кратный объектив НПВО;
Инфракрасный НПВО-объектив: НПВО-объектив, состоящий из 20-кратного объектива и кристалла НПВО, диаметр кристалла менее 100 микрон.
