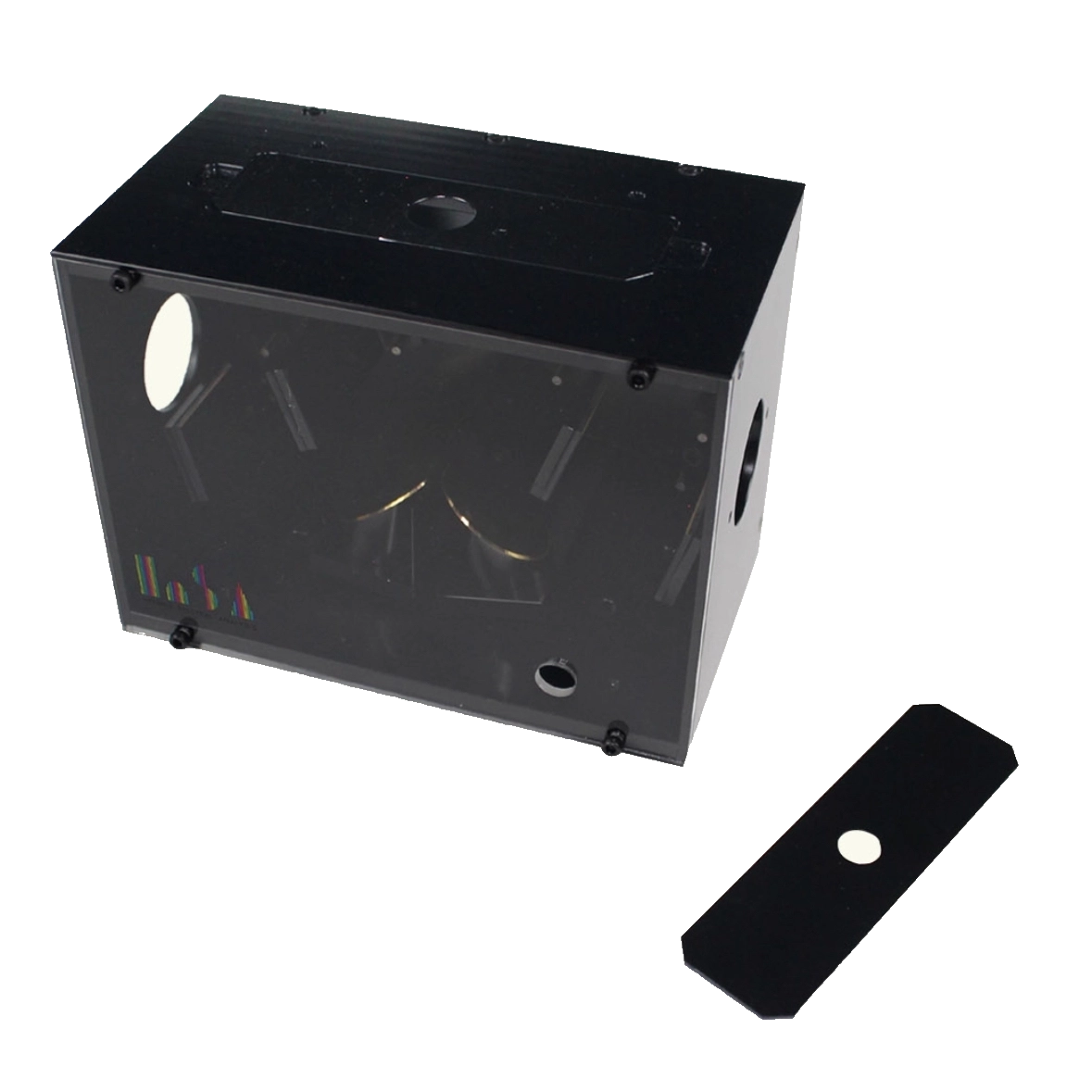

Модуль зеркального отражения с фиксированным углом падения 10°

Назначение и применение:

Данный модуль предназначен для проведения исследований методом спектроскопии зеркального отражения на Фурье-ИК спектрометрах INSA Optics. Он незаменим в задачах, где традиционные методы пробоподготовки (например, таблетирование с KBr) неприменимы или нежелательны.

Основные области применения:

· Анализ тонких пленок и покрытий на металлических и других зеркальных поверхностях.
· Исследование полимерных пленок, лаков и красок.
· Контроль качества поверхности полупроводниковых пластин и других твердых материалов.
· Неконтактный анализ образцов, которые нельзя измельчать или прессовать.

Принцип работы:

Модуль реализует классическую схему спектроскопии зеркального отражения с фиксированной геометрией 10°.

1. Фиксированный угол: Инфракрасный луч от интерферометра спектрометра попадает на модуль под строго заданным углом 10 градусов к нормали поверхности образца.
2. Отражение: Луч отражается от поверхности исследуемого образца.
3. Взаимодействие с образцом: При отражении ИК-луч проникает на микронную глубину в материал и взаимодействует с ним. На тех частотах, где материал поглощает излучение, интенсивность отраженного луча уменьшается.
4. Детектирование: Отраженный луч направляется на детектор спектрометра, который регистрирует спектр поглощения, характерный для химического состава и структуры поверхностного слоя образца.

Фиксированный угол в 10 градусов обеспечивает оптимальный баланс между эффективностью сбора отраженного излучения и чувствительностью к поверхностным эффектам.

Ключевые преимущества:

· Высокая воспроизводимость: Фиксированная геометрия 10° исключает ошибки, связанные с ручной настройкой угла, и гарантирует стабильно высокую повторяемость результатов от измерения к измерению.
· Простота в использовании: Установка не требует сложных юстировок. Пользователь просто размещает образец в рабочей зоне и проводит измерение, что ускоряет и упрощает анализ.
· Неразрушающий анализ: Метод позволяет исследовать образцы без их разрушения или какой-либо специальной подготовки, сохраняя их целостность для дальнейших исследований.
· Чувствительность к поверхностным слоям: Идеально подходит для анализа тонких пленок, покрытий и модифицированных поверхностей, обеспечивая информацию о их составе.
· Надежность конструкции: Прочная и точная механическая конструкция модуля гарантирует долговечность и стабильность работы в условиях лабораторной эксплуатации.
· Совместимость: Модуль разработан для моделей ИК-Фурье спектрометров INSA Optics FOLI 10-R, FOLI 20, FOLI 30V.

Модуль зеркального отражения с фиксированным углом 10° — это надежный инструмент для вашей лаборатории, который откроет новые возможности в контроле качества и исследовательской работе.
